图易服装CAD软件 v14 在线版

图易服装立裁软件介绍

图易服装立裁软件是一款专业的服装设计裁剪工具，拥有强大的图像处理功能和排料功能，用户可以在电脑上自由创作设计，直观地表达设计的构想。

图易服装立裁软件特色

纸样可视化文件：拥有可视化界面，缩略图与关键信息的展示，可新建或打开文件，支持第三方文件管理。

继承了第三代CAD的优秀基因：整合自由和公式打版方式，传承了绘图的自由度和放码的便利性。

纸样图像处理：网状图可以多码读版，高清图片可以直接矢量化。

数据联动制版：数据关系联动原理，分开的零部件或组合的零部件，有数据关系的存在；简单的说：图形能拆开、能组合，拆开保留数据关系、组合可数据关联；可快速检查修改结构形成的步骤，修改时达到整体数据的联动。

更强超级排料：具有特优的排料功能。

进度与凭证：文件版本记录进度，纸样车版跟踪记录。

签名与授权：文件的版权与保护加密由用户决定。

图易服装立裁软件功能

1.三维服装造型

在三维人体模型上直接生成三维服装模型。通过修改服装轮廓线或横截面的形状改变服装的形状，实现服装的各种造型。系统可以实现各种上衣、裤子和裙子的造型。其中，上衣具有衣领和衣袖的造型功能。

2.三维人体造型

系统提供了一系列设计好的三维人台模型，包括上半身人台、2/3身人台，孕妇人台和儿童人台，可以满足各种款式服装的设计需要。*可以修改人台的尺寸用于定义个性化的人体模型，进行服装的量身定制。

3.纸样模板库

系统提供了模板库的功能，将常用的纸样保存到模板库中，便于纸样的重用，从而提高设计效率。*提供了纸样匹配的功能，可以快速地从模板库中找到最匹配的纸样。

4.款式模板

系统提供了款式模板的功能，即在不同尺寸的人体模型上设计同一款式的服装。款式模板的功能使得在不同人体模型上设计的同一款服装都是合体的，从而实现服装的量身定制。

5.内衣设计

可以直接将三维人体模型转化为三维服装模型进行内衣设计。

6.绘制款式线

在三维服装模型上绘制款式线，将三维服装表面分割为由多块三维曲面组成的区域。系统提供了一系列绘制和编辑款式线的工具，包括直线、曲线和延长线等。

7.纸样设计

通过曲面展开的方式，自动将三维纸样展开为二维纸样，快速地获得高精度的纸样。纸样设计的合理性可以通过检查曲面变形量的方式检验。

8.纸样编辑

系统提供了一系列的工具用于纸样编辑。这些工具包括缝份、边界长度调整、剪口、布纹线和文字等。

9.褶裥编辑

系统提供了一个简单易操作的褶裥编辑功能，采用统一的方式绘制和编辑刀褶、工字褶和碎褶。

10.尺寸测量

系统提供多种测量工具，包括长度、距离和角度等，另外提供了几个纸样边界长度调整的工具，以便获得精确的服装纸样。

11.纹理编辑

可以在三维服装上显示纹理图案，从而使得在服装样品被制作出来前看到服装的模拟效果。纹理的信息可以编辑，包括缩放、移动、旋转和复制。

12.缝合示意图

缝合示意图显示二维纸样是怎样被缝合成三维服装的。由于二维纸样是通过展开三维纸样得到的，系统能自动获得部分缝合信息。缝合信息可以被交互编辑。根据缝合示意图，可以得到完整的三维服装模型。

13.悬垂模拟

获得完整的三维服装模型后，设置布料的物理属性，然后模拟服装的悬垂过程，得到服装真实感的悬垂模拟效果。

14.三维放码

根据二维纸样与三维人体的对应关系，自动生成不同规格号型人体对应纸样的放码结果。三维放码既可以用于大规模的服装生产，也可以用于个性化的服装的量身定制。

15.输出DXF文件

可以将设计的二维纸样输出为DXF文件，以便导入到其它CAD系统中，也可以将其他CAD系统设计的DXF文件导入到本系统中，进行纸样设计的重用。

16.纸样打印与绘制

系统提供了打印和绘制的功能，可以将设计的纸样用打印机打印出来，也可以直接连接绘图仪将纸样绘制出来。

使用教程

1、安装注意：下载安装的时候，有些会安装不成功，那可能是因为被杀毒软件拦截或删除，可以先关闭杀毒软件再安装。本软件是无病毒的，只是因为新软件安全卫士无法识别而已，所以会判断为病毒。

2、安装必读：教程下载后看“安装必读”，根据上面要求进行安装。

3、登录问题：软件安装成功后，直接用qq号登陆就可以，不需密码，第一次需qq在线，之后不需联网也可以用。

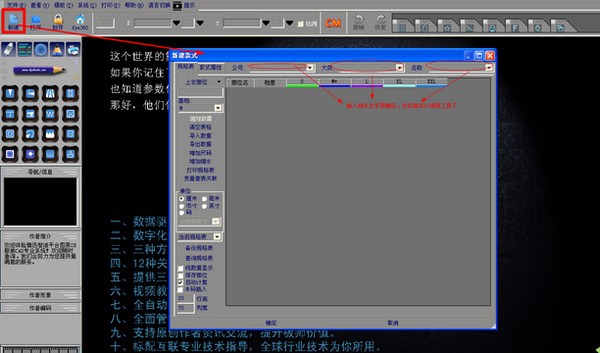

4、工具使用：登录之后，点击“新建”，如下图，在弹出的框里面输入相关信息“确定”后就可以使用工具了。

5、视频查看：

(1)在线视频：

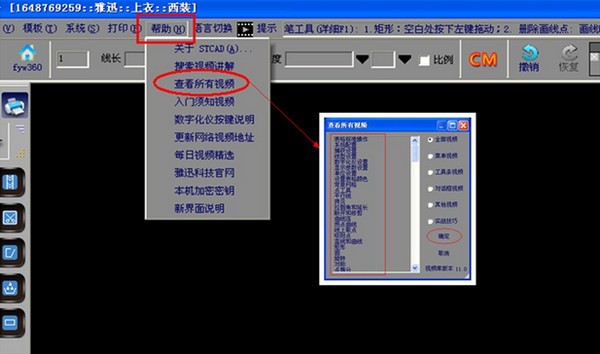

点菜单栏的帮助，在下拉菜单中点查看所有视频，就可以选择自己要查看的视频，这样就可以连接网络视频播放了

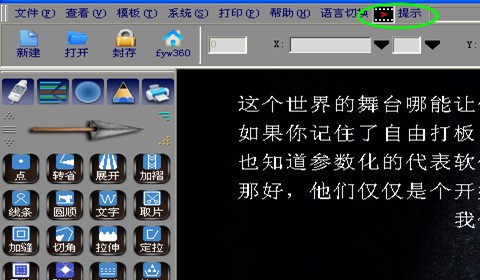

点击视频图标（如下图），然后点击对应工具也会去到视频播放地址

(2)本地视频：先下载好教学视频文件，解压后点击教学视频辅助软件安装包，然后按提示进行就可以了，安装好后在软件中入上图操作就可以观看了。

文字操作说明：

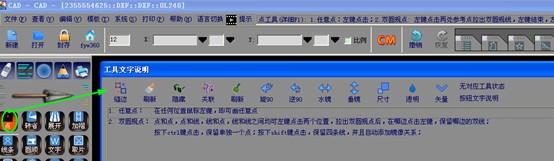

选择工具后，按F1会出来相关文字操作说明。（如图）
